Kotel na uhlí SLOKOV VARIANT SL33E

Kód: SL33E
Akce
Značka: SLOKOV
68 127 Kč 56 303 Kč bez DPH
Skladem

Ocelový teplovodní kotel Variant SL33E pro spalování hnědého uhlí – zrnění 20-40 mm (ořech 1).

Detailní informace

Detailní popis produktu

Parametry:
Třída kotle: 4 / EKODESIGN
Energetická třída kotle: C
Jmenovitý výkon kotle: 33 kW
Výhřevná plocha: 3,4 m2
Spotřeba paliva: 5,1 kg/h
Velikost paliva: 20-40 mm ( ořech 1 )
Průměr kouřového hrdla: 160 mm
Účinnost kotle: 85,4 %
Rozměry kotle h/š/v: 880 / 500 / 1030 mm
Hmotnost kotle: 298 kg
Vodní objem kotle: 58 L
Vstupní a výstupní příruba: příruba kotel DN65
Provozní tah: 24 Pa
Nejvyšší pracovní přetlak v soustavě: 2 bar
Zaručené palivo: hnědé uhlí (ořech 1)
Objem palivové šachty: 72 dm3
Rozměr plnícího otvoru: 240 x 370 mm
VÝHODY:
- Plní třídu 4 dle ČSN EN 303-5 a normu EKODESIGN
- Lze používat i po roce 2022
- Záruka 3 roky (záruční a pozáruční servis)
- Síla plechu 5 mm



Popis kotle

Kotle jsou vyráběny se standartní vstupní a výstupní přírubou typu „Slokov“ (4x šroub M12). Toto provedení umožňuje snadnou výměnu staršího kotle SLOKOV za kotel nový. Protipříruby jsou vyráběny s vývodem DN65.

Vstupní a výstupní příruba na kotli mají stejný tvar a stejnou polohu jako příruby u kotlů SL27, SL27-3, SL33, SL33-3, SL27-4 a SL33-4 (kotle na uhlí od firmy SLOKOV). To zaručuje snadnou výměnu staršího kotle zmíněného typu za tento nový kotel. Je však třeba počítat s větší šířkou kotle a s větší násypnou šachtou u SL33E (kotel potřebuje více místa do boku a dopředu u SL33E).

  • Kotel splňuje 4. třídu dle ČSN EN 303-5 a EKODESIGN dle 2015/1189.
  • Lze objednat i s protipřírubou G6/4″, popř.  G2 vnitřní závit.
  • Kotel má stejné připojovací rozměry jako kotel SL27, SL33, SL27-3, SL33-3, SL27-4 a SL33-4.


Konstrukce kotle

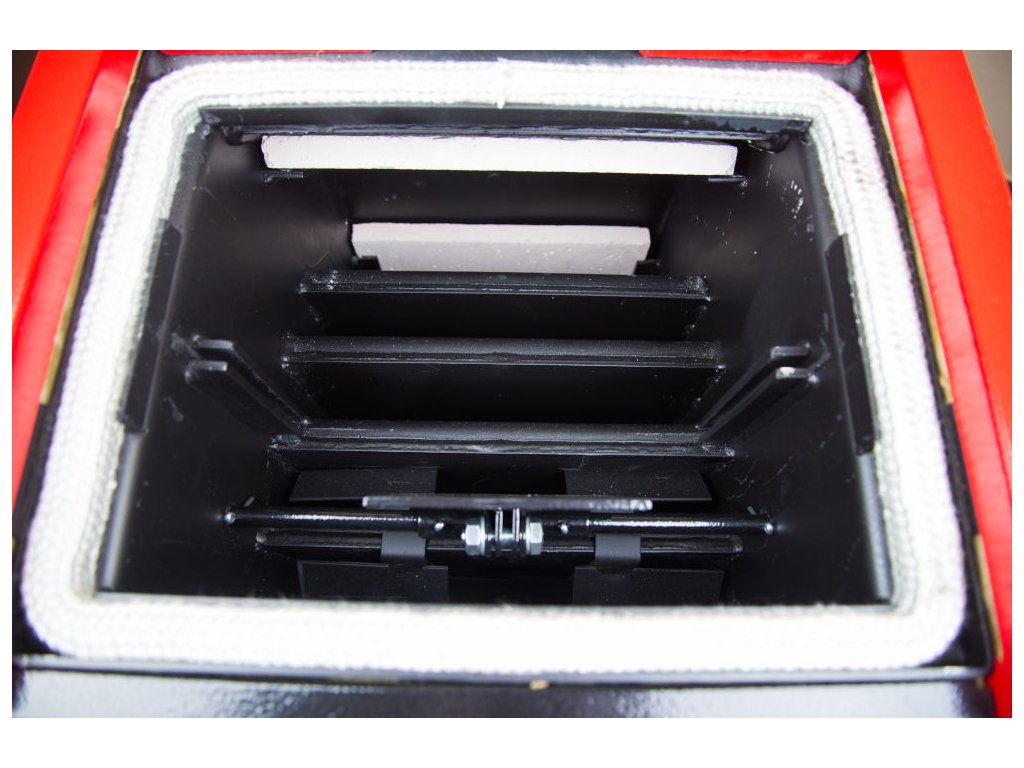

Kotel je svařen z ocelových plechů. Vnitřní prostor je rozdělen vodní přepážkou na násypnou šachtu, spalovací komoru a výměník, kterým proudí spaliny ke kouřovému hrdlu. Pod spalovací komorou a násypnou šachtou je dvoudílný rošt, ovládaný z boční strany kotle pákou.

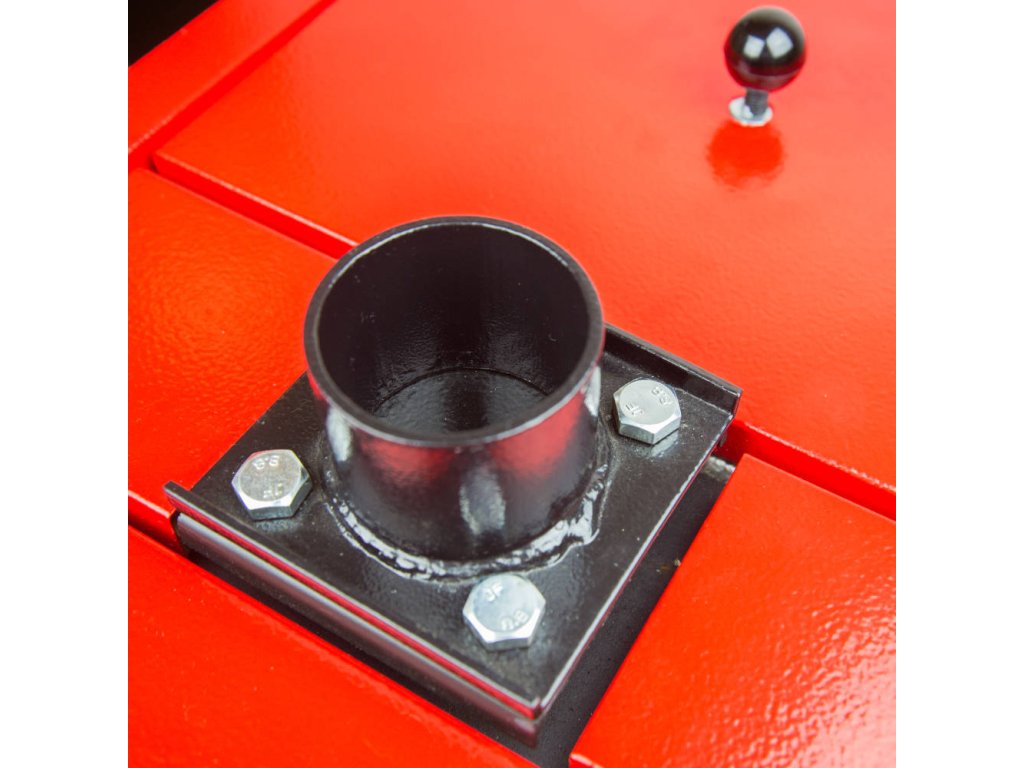

Regulace sekundárního vzduchu přiváděného do spalovací komory zvyšuje účinnost kotle. Primární vzduch je přiváděn pod rošt regulovatelnou klapkou v popelníkových dvířkách. Regulace se provádí ručně nebo automatickým regulátorem, který je součástí ceny kotle. Vstup a výstup topné vody je opatřen přírubami DN 65. Kouřovod je v ose kotle na zadní straně. Zatápěcí klapka se ovládá z boku kotle. Sazové otvory pro čištění kotle jsou na kotli umístěny z obou stran.



Použití kotle, palivo

Ocelový teplovodní kotel VARIANT SL E je zdrojem tepla vhodný pro vytápění bytů, rodinných domků, provozoven a obdobných objektů s tepelnou ztrátou 20-33 kW. Otopný systém může být s otevřenou nebo tlakovou expanzní nádobou, samotížným nebo nuceným oběhem otopné vody, s maximálním přetlakem 200 kPa.

Předepsané palivo pro kotle VARIANT SL20E, SL27E, SL33E je dle ČSN EN 303-5–b hnědé uhlí, zrnění 20-40 mm, ořech 1, o minimální výhřevnosti 19,1 MJ/kg.

Dobrá funkce kotle je podmíněna kromě odborné instalace také potřebným komínovým tahem a správnou obsluhou.

Kotle VARIANT SL-E jsou zařazeny podle ČSN EN 303-5 do třídy 4. Podle této normy musí být kotle připojeny k akumulačnímu zásobníku, který slouží k odvádění přebytečného tepla.

HLAVNÍ ROZMĚRY
\\


Legenda

45 – Klapka sekundárního vzduchu
46 – Sazová dvířka
47 – Roštovací páka
48 – Popelníková dvířka
49 – Trubky k DBV1 – není součástí kotle
50 – Termomanometr – teploměr s tlakoměrem
51 – DBV1 – dvoucestný dochlazovací bezpečnostní ventil – zvláštní příslušenství
52 – TRV – tepelný regulátor výkonu – zvláštní příslušenství kotle

A – výška kotle 1030 mm
B – hloubka kotle 880 mm
C – šířka kotle 500 mm
D – výška příruby topné vody-výstup 1035 mm
E – výška osy kouřovodu 890 mm
F – výška příruby topné vody-vstup 215 mm
G – vzdálenost osy topné vody-výstup 375 mm
Průměr kouřovodu 160 mm
Vstupní a výstupní příruba DN 65

Doplňkové parametry

Kategorie: KOTLE NA TUHÁ PALIVA
Hmotnost: 298 kg
